化工行业阀口袋包装码垛一体化系统
一、方案概述
阀口袋包装码垛一体化系统，是化工行业 20kg~50kg 粉体物料主流自动化包装成套装备。整套产线由阀口自动上袋机、粉体定量灌装主机、袋口整形整平单元、输送线、重量复检、机器人码垛工作站、托盘自动库、成品垛输送单元组成，全产线搭载 EtherCAT 总线伺服系统联动控制。

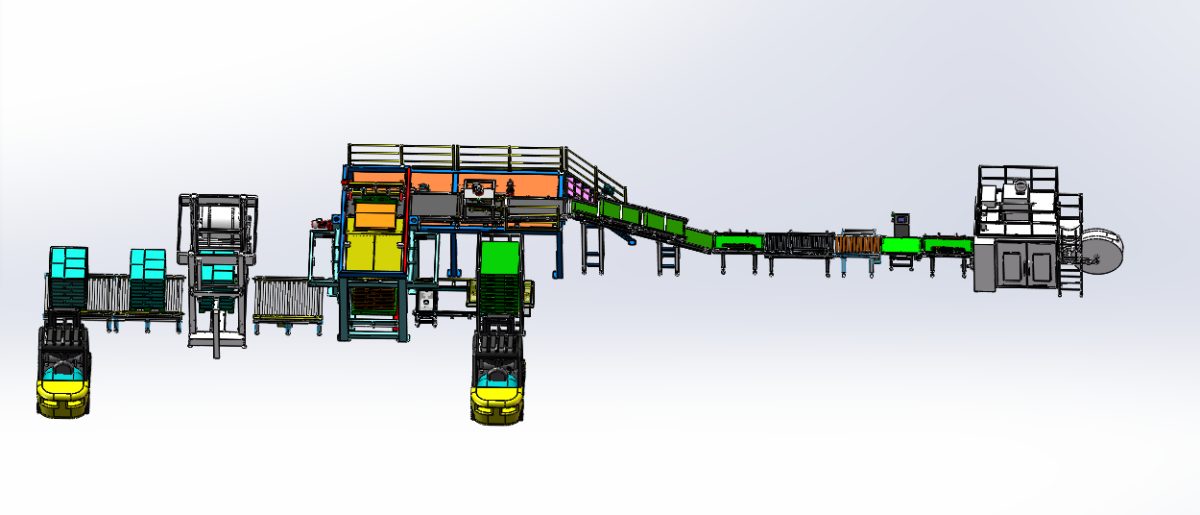

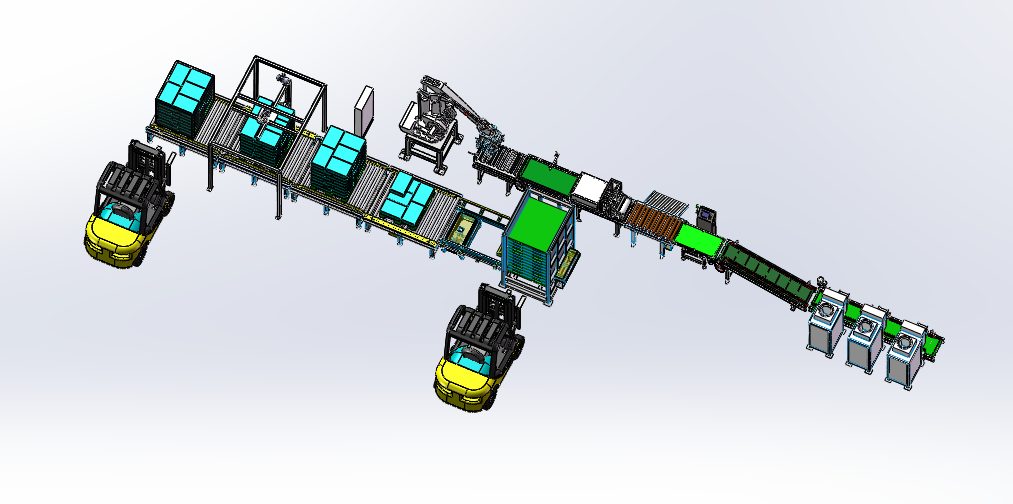

参考 3D 布局图纸，整套产线连续作业，仅需叉车在两端完成空托盘上料、成品垛下线，灌装、检重、整形、码垛工序全程自动化，广泛用于白炭黑、碳酸钙、钛白粉、水泥粉料、化工助剂等粉体物料生产。
二、产线工艺流程（对应图纸从右至左）
- 阀口袋自动上袋与灌装：阀口袋自动拾取套袋，粉体物料从袋体阀口完成密闭灌装，灌装完成阀口自动封合，减少粉尘外溢。
- 袋体输送整形：灌装完成的料袋经由皮带输送，进行倒袋、压袋整形，将袋体压平规整，便于后续码垛堆叠。
- 重量复检与剔除：在线称重检测袋重，不合格物料袋自动剔除，保障每袋产品重量精度，满足质检标准。
- 机器人码垛单元：重载多关节码垛机器人抓取规整料袋，按照预设垛型自动码放；配套托盘库，自动供给空托盘。
- 成品垛输出：码垛完成的整垛成品通过输送线输出，叉车转运入库，实现后端包装工序无人化作业。
三、核心优势
- 密闭灌装，粉尘控制优秀
阀口袋灌装方式，物料从阀口进入袋内，灌装过程袋体密闭，极大降低粉尘飞扬，适配化工粉体车间，满足环保除尘要求，可按需配套防爆配置。 - EtherCAT 总线伺服驱动，稳定高效
全线输送机构、码垛机器人采用 EtherCAT 总线伺服，多轴微秒级同步控制，高速连续作业，定位精准，长时间生产运行稳定，降低停机故障率。 - 大幅减少现场人工
传统阀口袋包装需要人工套袋、搬运，本套整线实现自动上袋灌装，后端码垛全自动，减少重体力岗位人员，降低人工成本，规避粉尘岗位人员健康风险。 - 成熟工艺软件包，柔性换产
内置化工粉体专用工艺软件包，袋重、垛型参数可快速切换，支持多规格产品生产，可对接 MES 系统，实时采集产量、设备运行、报警数据。 - 数字化改造适配灯塔工厂
整套设备预留工业数据接口，支持远程监控、故障预警、生产统计，帮助化工企业完成后端包装工段数字化升级，打造智能化灯塔工厂。
四、适用行业与物料
各类化工粉体、无机粉体、建材粉料：钛白粉、碳酸钙、滑石粉、白炭黑、化工助剂、腻子粉、干粉砂浆等，适配 20–50kg 阀口袋包装。
五、交付内容
瑞智自动化提供阀口袋包装码垛整线一站式服务，包含方案设计、设备制造、现场安装调试、工艺调试、操作人员培训以及长期售后维保，为客户提供从粉体包装到成品转运的全套自动化解决方案。
